Regulator ADEX Comfort R
Kod: 125007Produkty powiązane
Opis szczegółowy produktu

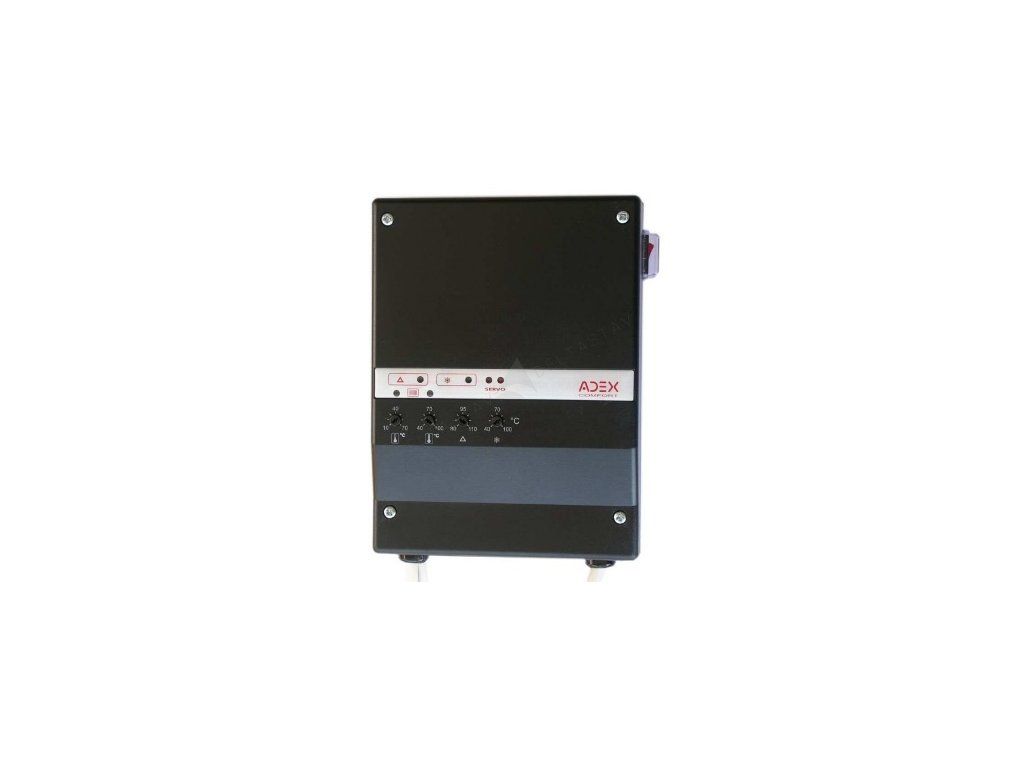

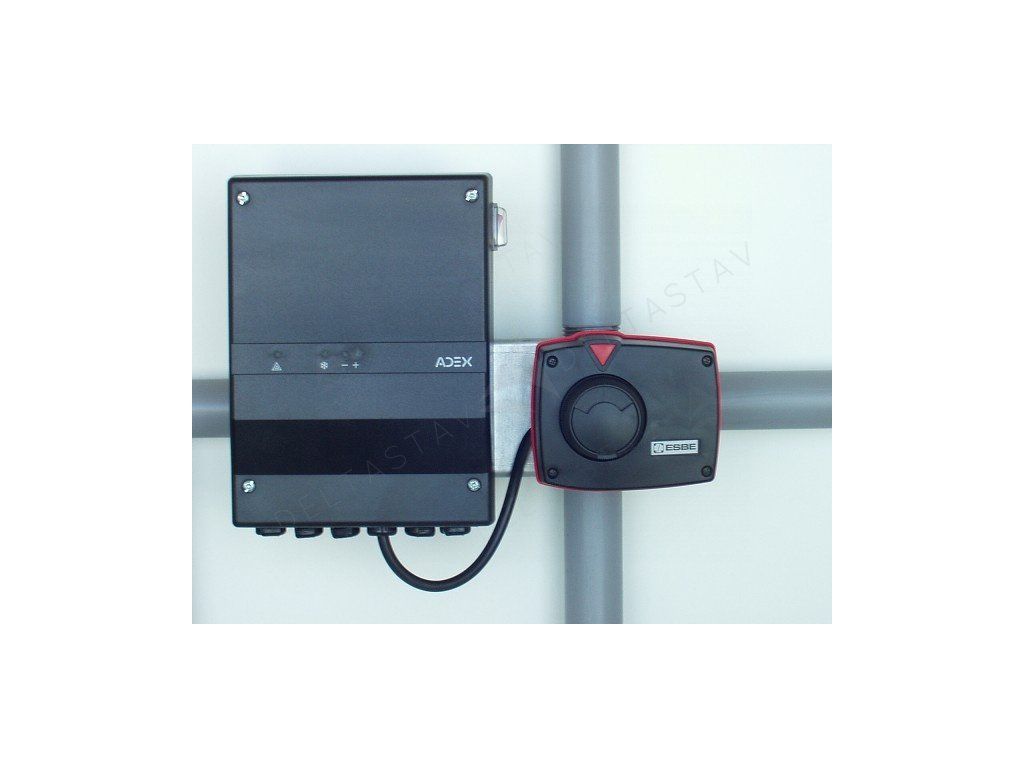

ADEX Comfort R - służy do sterowania kotłów (oryginalna wersja Adex Comfort 12).
Ten regulator kontynuuje typ ADEX Comfort 12.
Zachowuje wszystkie jego funkcje do sterowania obiegiem ogrzewania, oferuje jednak nowy sposób i nowe możliwości włączania kotłów, zbiorników akumulacyjnych i bojlerów, a ponadto zawiera kontakt na pompę TUV.
Regulator do ochrony powrotu, obsługuje :
1x pompę i 1x serwoprowadnicę na 24V, pompę lub zawór na TUV, zawiera 3 x czujniki temperatury.
Wyjście na dwupunktowy termostat.

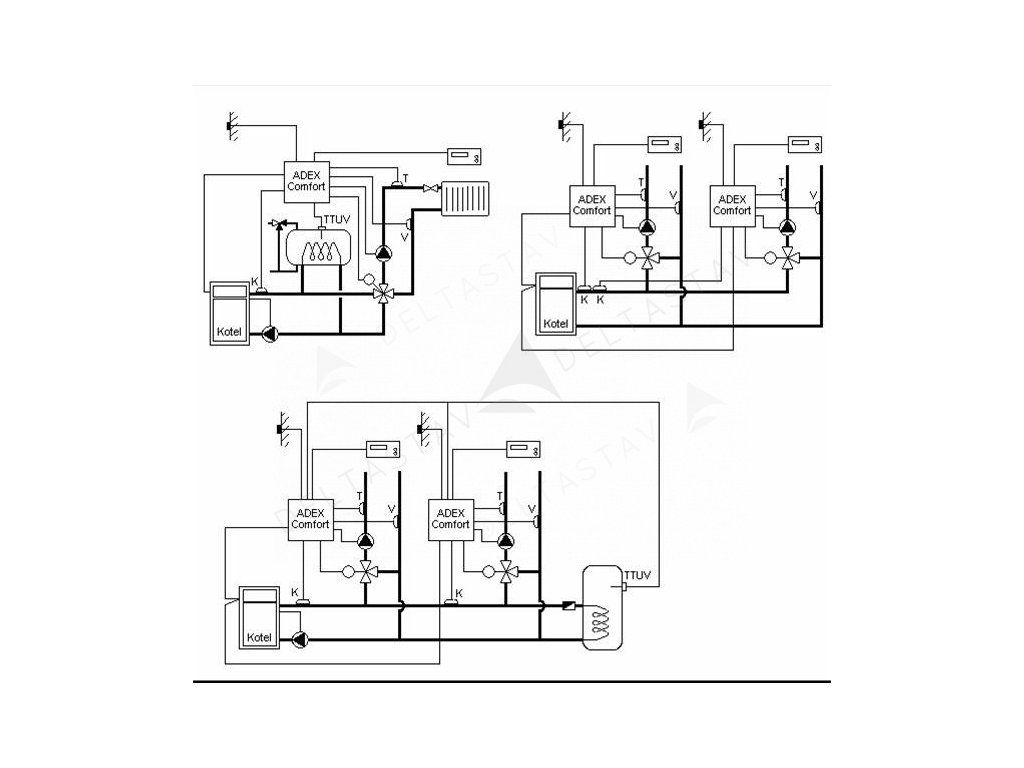

1. System ogrzewania z kontrolą temperatury kotła
To połączenie można z powodzeniem zastosować do kotłów, u których konieczne jest utrzymanie zalecanej temperatury pracy. Mogą to być kotły na paliwo stałe jak i gazowe. Ponieważ temperatura kotła jest regulowana poprzez sterowanie spadem temperatury na grzejnikach, można niezawodnie eksploatować również systemy ogrzewania z niekompletnym obiegiem w obiegu kotłowym. Regulator poradzi sobie również w instalacjach, gdzie w ogóle nie jest stworzony obieg kotłowy.
Regulator utrzymuje więc wymaganą temperaturę kotła w systemie z zaworem mieszającym czteroramiennym i trójramiennym. W systemie z zaworem mieszającym czteroramiennym i pompą kotłową pośrednio zapewnia również utrzymanie wymaganej minimalnej temperatury powrotnej wody kotłowej.
Ogrzewanie wody użytkowej jest zapewnione w trybie zimnym i letnim.

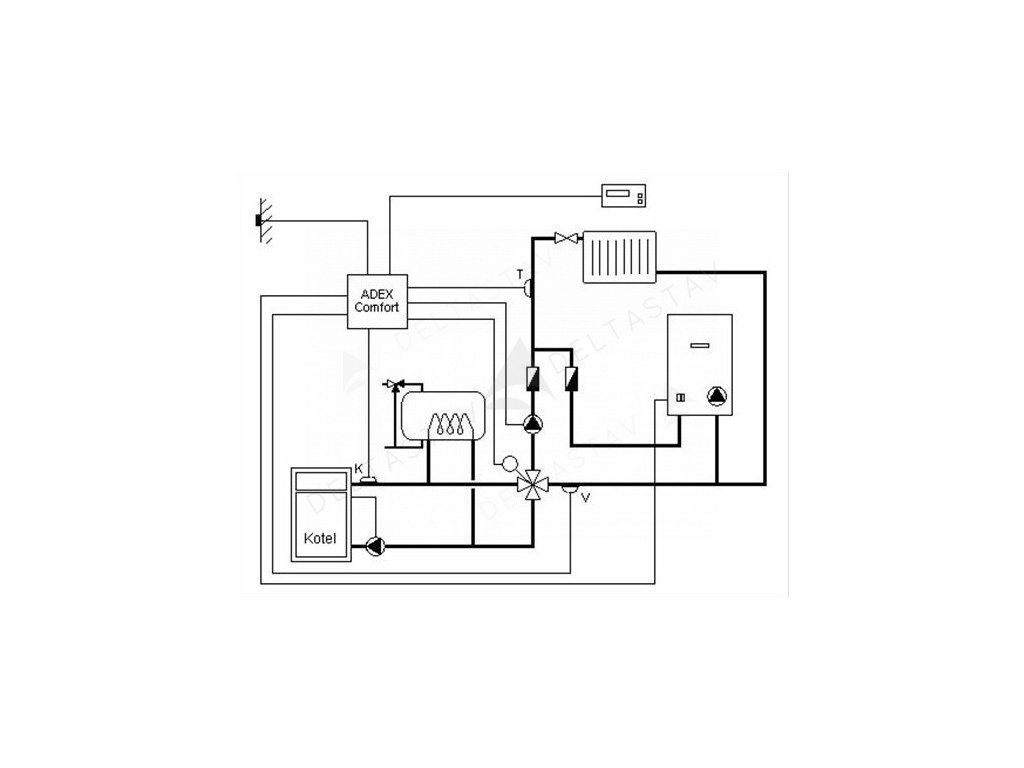

2. Kotłownia na paliwo stałe z kotłem awaryjnym w obiegu ogrzewania
W przypadku niewystarczającej temperatury kotła na paliwo stałe regulator zamyka zawór mieszający i przełącza się na pracę z kotłem awaryjnym. Kotło awaryjny wtedy przełącza się w cyklu 10-minutowym, aby utrzymać wymaganą temperaturę w obiegu ogrzewania.
Kotło awaryjny może być elektryczny lub gazowy i musi być wyposażony w własną pompę obiegową. Kotło gazowy musi być wystarczająco odporny na korozyję niskotemperaturową.
TUV jest ogrzewany tylko kotłem na paliwo stałe. Temperaturę pobieranej wody użytkowej można regulować za pomocą termostatycznego zaworu mieszającego zamontowanego na wyjściu z bojlera.

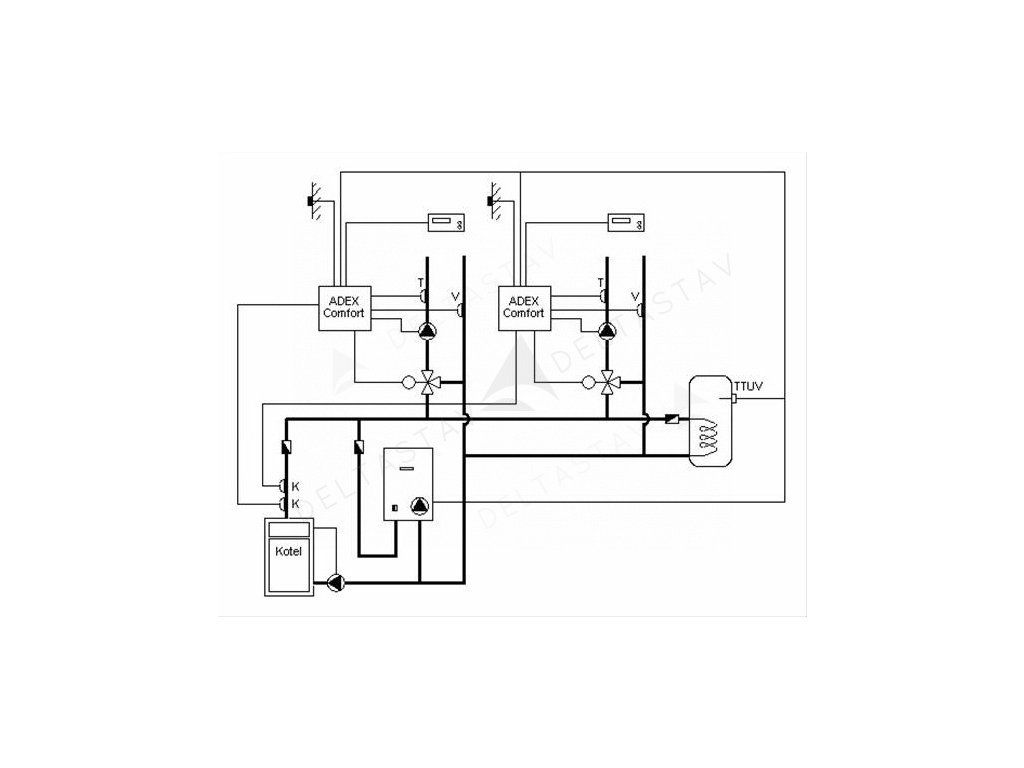

3. Kotłownia na paliwo stałe z kotłem awaryjnym w obiegu kotłowym
Połączenie można zastosować do jedno- i wielokolektorowych systemów ogrzewania z kotłem awaryjnym. Kotło awaryjny może być gazowy lub elektryczny. W przypadku niewystarczającej temperatury kotła na paliwo stałe regulator przełącza się na pracę z kotłem awaryjnym. Kotło awaryjny jest stale włączony, temperatura w obiegu ogrzewania jest regulowana zaworem mieszającym.
Ogrzewanie wody użytkowej jest zapewnione w trybie zimnym i letnim.

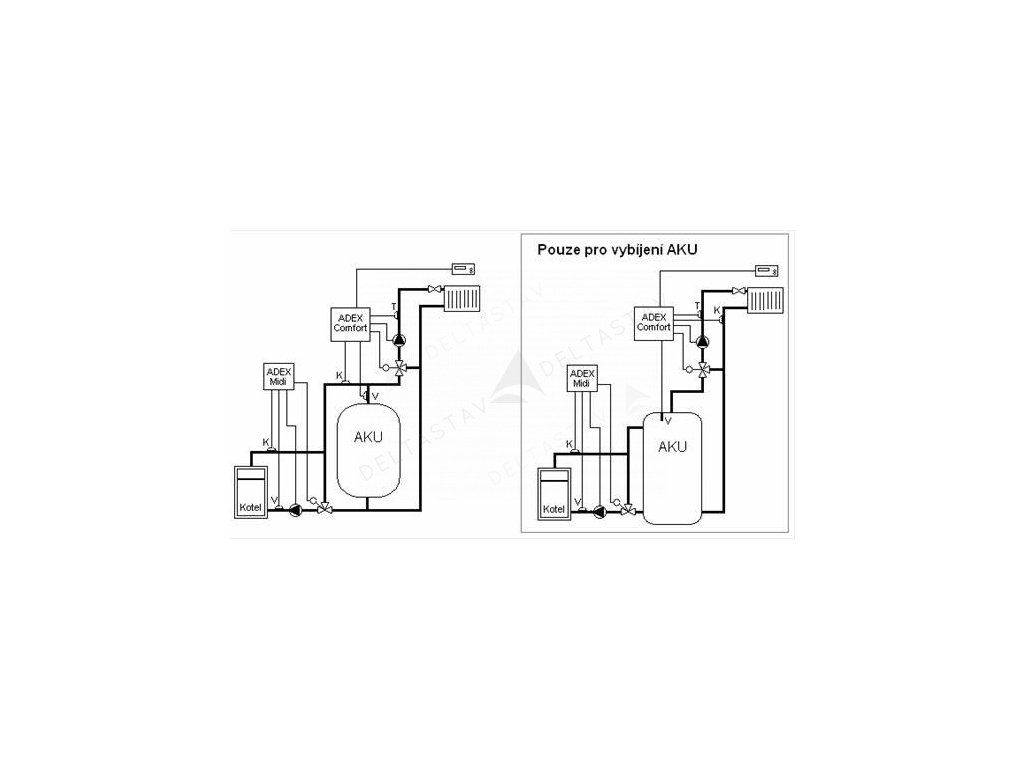

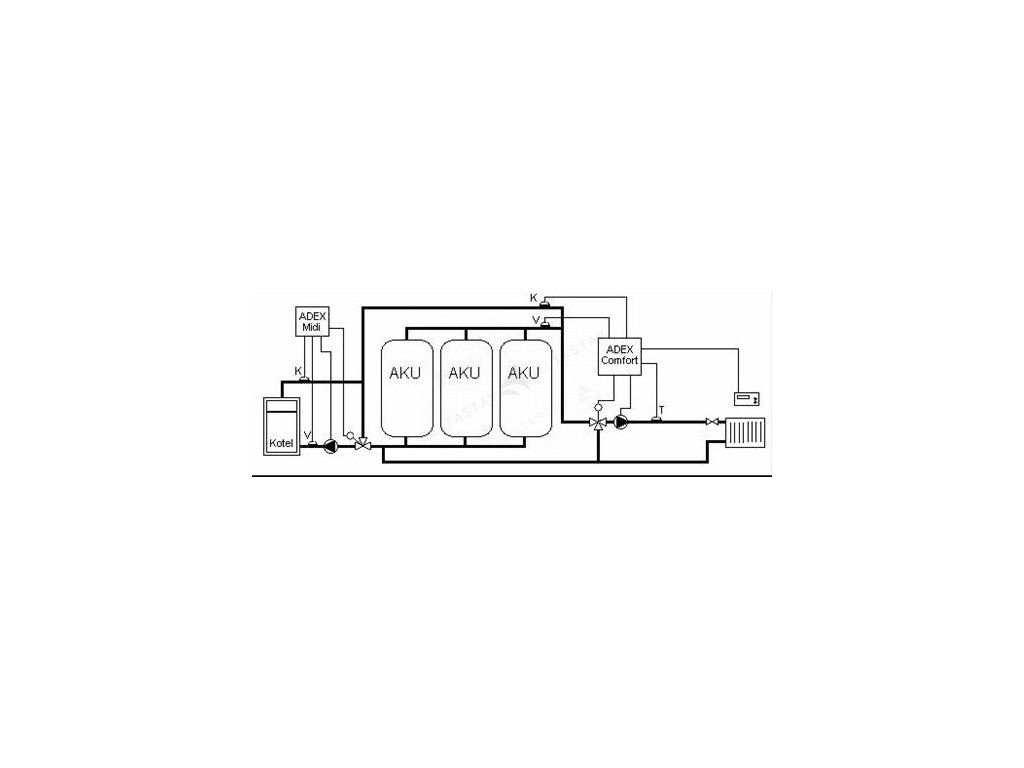

4. Kotłownia na paliwo stałe z zbiornikiem akumulacyjnym i kotłem awaryjnym
W połączeniu "Tylko do rozładowania AKU" regulator ogrzewa obiekt tylko wtedy, gdy zbiornik akumulacyjny jest nażarzony
na wymaganą temperaturę.
Jeśli temperatura w zbiorniku akumulacyjnym i w kotle na paliwo stałe jest niewystarczająca, regulator sprawdza, czy zbiornik jest rozładowany na temperaturę wybraną przez użytkownika. Jeśli tak, regulator zamyka zawór mieszający i przełącza się na pracę z kotłem awaryjnym.
Użytkownik może więc określić stopień rozładowania zbiornika akumulacyjnego. Przed włączeniem kotła awaryjnego zbiornik akumulacyjny zawsze jest rozładowany przynajmniej na temperaturę wyznaczoną przez użytkownika.
Kotło awaryjny może być elektryczny lub gazowy i musi być wyposażony w własną pompę obiegową. Kotło gazowy musi być wystarczająco odporny na korozyję niskotemperaturową.

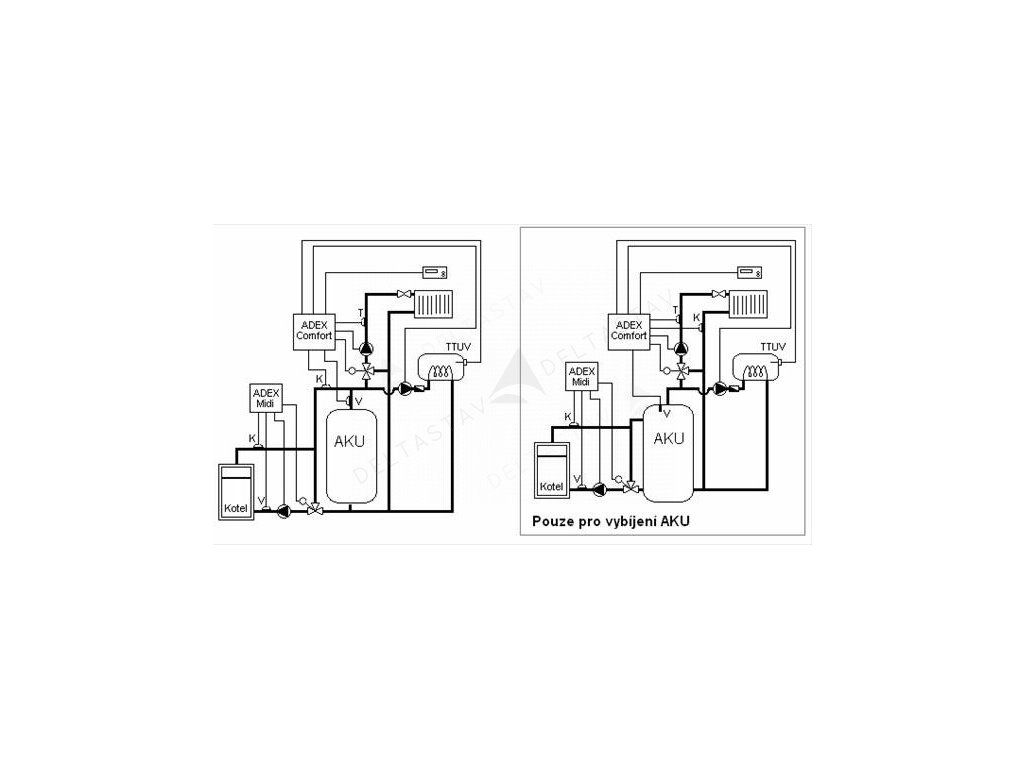

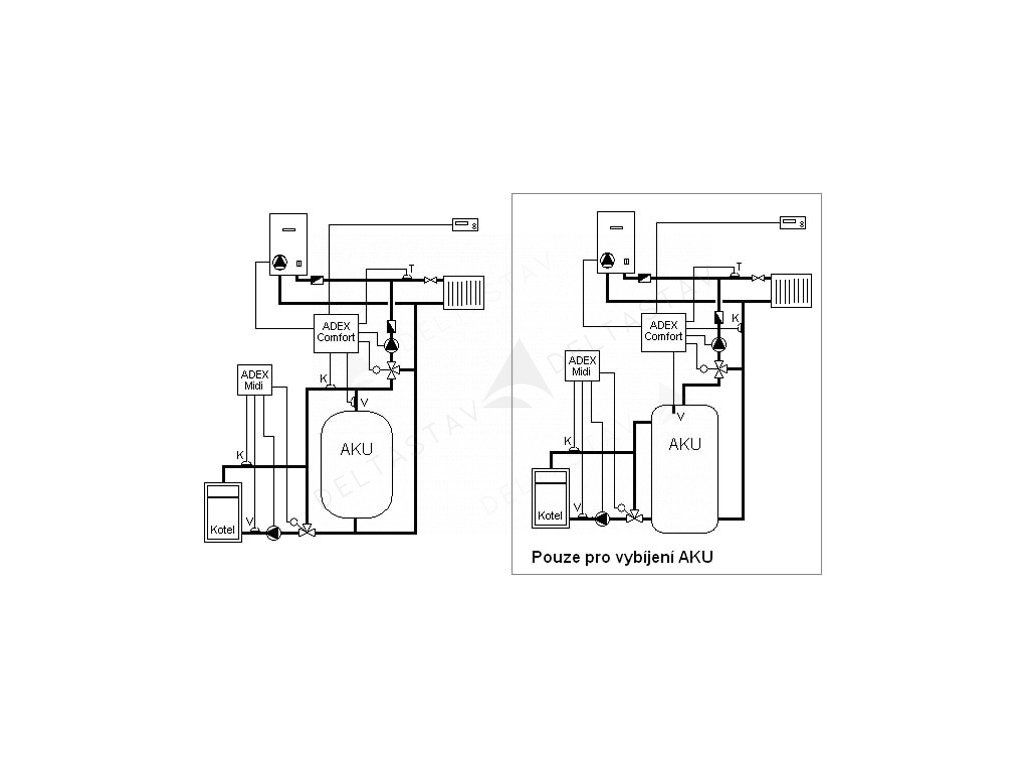

5. Kotłownia na paliwo stałe z zbiornikiem akumulacyjnym z możliwością podłączenia bojlera do sterowanego ogrzewania TUV
W podstawowym połączeniu regulator dostarcza ciepło z kotła bezpośrednio do obiektu. Do zbiornika akumulacyjnego zapisuje się tylko nadmiary, które obiekt nie potrzebuje.
W połączeniu "Tylko do rozładowania AKU" regulator zaczyna ogrzewać obiekt dopiero po tym, jak zbiornik akumulacyjny jest nażarzony na wymaganą temperaturę.
Jeśli zbiornik jest rozładowany, regulator wyłącza pompę obiegową, zamyka zawór mieszający i czeka na nowe zatopienie w kotle.
Do zbiornika akumulacyjnego można podłączyć podgrzewacz TUV z pompą ładowiącą. Regulator wtedy przełącza pompę ładowiącą zgodnie z termostatem TUV (TTUV) z uwzględnieniem temperatur na czujnikach K i V.
Parametry dodatkowe
| Kategoria: | sterowniki do pomp i kotłowni |
|---|---|
| Gwarancja: | 2 lata |
| Waga: | 1 kg |
